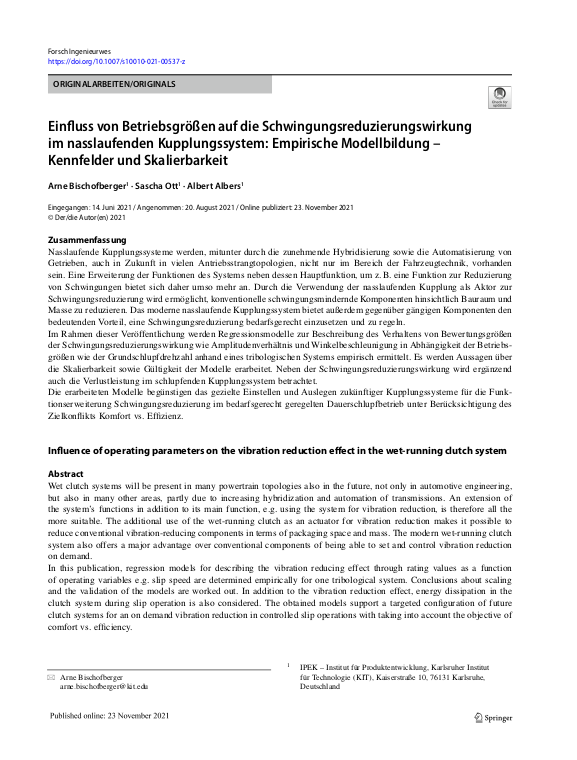

Influence of operating parameters on the vibration reduction effect in the wet-running clutch system [Einfluss von Betriebsgrößen auf die Schwingungsreduzierungswirkung im nasslaufenden Kupplungssystem: Empirische Modellbildung – Kennfelder und Skalierbarkeit]

Nasslaufende Kupplungssysteme werden, mitunter durch die zunehmende Hybridisierung sowie die Automatisierung von Getrieben, auch in Zukunft in vielen Antriebsstrangtopologien, nicht nur im Bereich der Fahrzeugtechnik, vorhanden sein. Eine Erweiterung der Funktionen des Systems neben dessen Hauptfunktion, um z. B. eine Funktion zur Reduzierung von Schwingungen bietet sich daher umso mehr an. Durch die Verwendung der nasslaufenden Kupplung als Aktor zur Schwingungsreduzierung wird ermöglicht, konventionelle schwingungsmindernde Komponenten hinsichtlich Bauraum und Masse zu reduzieren. ... mehrDas moderne nasslaufende Kupplungssystem bietet außerdem gegenüber gängigen Komponenten den bedeutenden Vorteil, eine Schwingungsreduzierung bedarfsgerecht einzusetzen und zu regeln.

Im Rahmen dieser Veröffentlichung werden Regressionsmodelle zur Beschreibung des Verhaltens von Bewertungsgrößen der Schwingungsreduzierungswirkung wie Amplitudenverhältnis und Winkelbeschleunigung in Abhängigkeit der Betriebsgrößen wie der Grundschlupfdrehzahl anhand eines tribologischen Systems empirisch ermittelt. Es werden Aussagen über die Skalierbarkeit sowie Gültigkeit der Modelle erarbeitet. Neben der Schwingungsreduzierungswirkung wird ergänzend auch die Verlustleistung im schlupfenden Kupplungssystem betrachtet.

Die erarbeiteten Modelle begünstigen das gezielte Einstellen und Auslegen zukünftiger Kupplungssysteme für die Funktionserweiterung Schwingungsreduzierung im bedarfsgerecht geregelten Dauerschlupfbetrieb unter Berücksichtigung des Zielkonflikts Komfort vs. Effizienz.

Wet clutch systems will be present in many powertrain topologies also in the future, not only in automotive engineering, but also in many other areas, partly due to increasing hybridization and automation of transmissions. An extension of the system’s functions in addition to its main function, e.g. using the system for vibration reduction, is therefore all the more suitable. The additional use of the wet-running clutch as an actuator for vibration reduction makes it possible to reduce conventional vibration-reducing components in terms of packaging space and mass. The modern wet-running clutch system also offers a major advantage over conventional components of being able to set and control vibration reduction on demand.
... mehr

In this publication, regression models for describing the vibration reducing effect through rating values as a function of operating variables e.g. slip speed are determined empirically for one tribological system. Conclusions about scaling and the validation of the models are worked out. In addition to the vibration reduction effect, energy dissipation in the clutch system during slip operation is also considered. The obtained models support a targeted configuration of future clutch systems for an on demand vibration reduction in controlled slip operations with taking into account the objective of comfort vs. efficiency.
