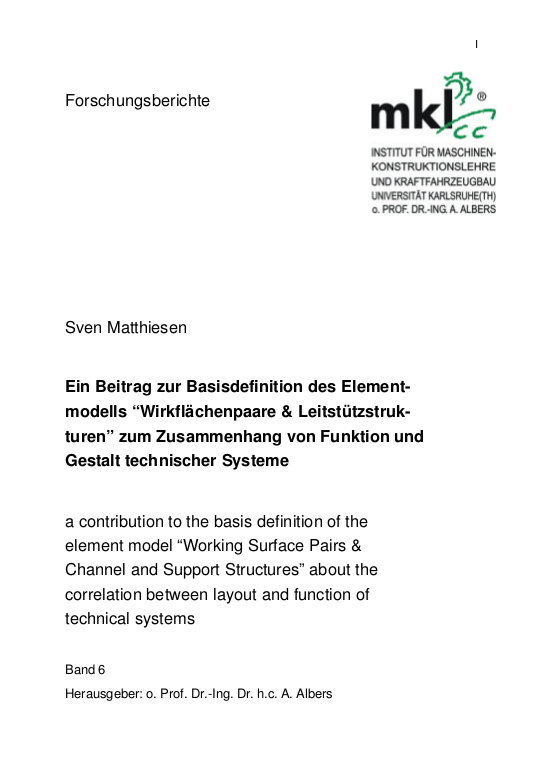

Ein Beitrag zur Basisdefinition des Elementmodells "Wirkflächenpaare & Leitstützstrukturen" zum Zusammenhang von Funktion und Gestalt technischer Systeme [online]

Kurzfassung

Die Entwicklungsmethodik liefert Methoden zur Unterstützung des
Produktentwicklers im Produktentwicklungsprozess.
Existenzberechtigung eines jeden technischen Systems ist dessen
Funktion. Eine große Herausforderung bei der Entwicklung neuer
technischer Systeme ist die Umsetzung einer zu erfüllenden
Funktion in eine Gestalt. Dieser Prozessschritt wird bisher
methodisch nur unzureichend unterstützt.

Grundlage einer methodischen Unterstützung bei der Umsetzung
einer Funktion in eine Gestalt muss ein allgemeingültiges
Beschreibungsmodell für technische Systeme sein, welches
Funktion und Gestalt verknüpft.

Umfangreiche Untersuchungen realer konstruktiver
Gestaltungsprozesse und systematische Abstraktion führten zu
einem Modell - Elementmodell "Wirkflächenpaare &
Leitstützstrukturen" -, welches eine allgemeingültige Verbindung
zwischen Gestalt und Funktion technischer Systeme schafft.

Der vorliegende Forschungsbericht beschreibt das theoretische
Fundament des Modells und zeigt, dass das Wirkflächenpaar und
die mit ihm auftretende Leitstützstruktur gemeinsame Elemente
aller technischen Systeme sind. Mit Hilfe des Elementmodells
werden systematisch technische Systeme, die auf mechanischen,
fluidmechanischen und auf Feldern basierenden Wirkprinzipien
beruhen, analysiert.
Dabei wird jegliche Funktion in technischen Systemen auf die
Interaktionen im Wirkflächenpaar und der sich an das
Wirkflächenpaar anschließenden Leitstützstruktur zurückgeführt.

Auf Basis des Modells werden Ansätze zur Entwicklung einer
durchgängigen Methodik zum Denken und Handeln in der
Gestaltungsphase der Produktentwicklung aufgebaut. ... mehrEs wird
gezeigt, dass das Elementmodell sowohl bei der systematischen
Analyse bereits bestehender technischer Systeme als auch bei der
kreativen Synthese neuer technischer Systeme zielführend
eingesetzt werden kann.

Abstract

Methodology in product development supports the complete product
development process.

One major challenge of product development is the step from the
searched product function to the product shape. This step is
decisive for a successful product development and up to now it
is methodological insufficient supported.

Methods to support this step have to be based on abstract
models, which link the function of technical systems to shape.

The analyses of real constructive product design processes and
their systematic abstraction led to a model ­ the element model
"Working Surface Pairs & Channel Support Structures" ­. This
model describes the correlation of layout and function of
technical systems.

The presented research report describes the theoretic basis of
the model. Common elements of each technical system are the
"working surface pair" and its accompanying "channel and support
structure". Technical Systems with mechanical, fluid mechanical
and field based working principles were exemplary analysed with
the aid of the element model. Every function in technical
systems can be ascribed to an interaction within the working
surface pair and the connected channel and support structure.
The element model can be helpful during the analysis of already
existing technical systems as well as during the synthesis of
new technical systems. In several real product development
projects with industrial partners the new method has shown its
efficiency.

On basis of the model first methods are developed to support the
analyses of existing technical systems as well as the synthesis
of new technical systems.
